晶圓劃片機：半導體制造中的精密切割工具

晶圓劃片機（Wafer Dicing Machine）是半導體制造后道工藝中的關鍵設備，主要用于將完成芯片制造的整片晶圓切割成獨立的晶粒（Die）。這一過程直接關系到芯片的良率、效率及封裝質量，是半導體產業鏈中不可或缺的一環。

一、晶圓劃片機的工作原理

晶圓劃片的核心任務是通過物理或化學手段，沿晶圓表面預先設計的切割道（Scribe Line），將晶圓分割為單個芯片。傳統劃片機主要通過以下兩種方式實現切割：

1. 機械切割

使用高速旋轉的金剛石刀片（Blade）對晶圓進行切割。刀片轉速可達每分鐘3萬至6萬轉，同時通過精準的移動控制系統，確保切割深度和位置精度（通常誤差小于±1μm）。此技術適用于硅基、砷化鎵等常見材料的晶圓。

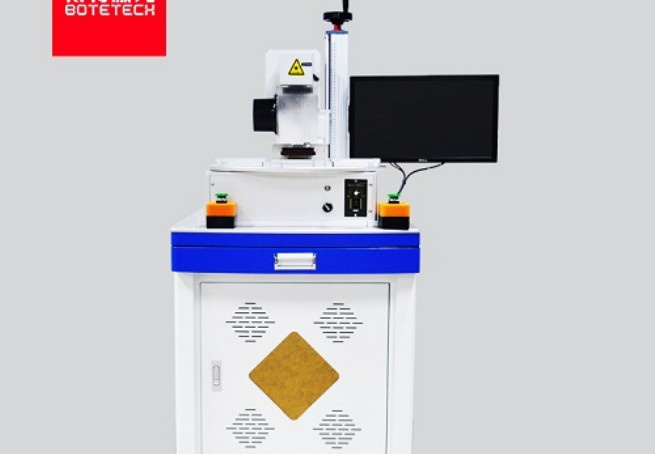

2. 激光切割

采用高能激光束（如紫外或綠激光）對晶圓進行非接觸式切割。激光通過燒蝕材料或誘導內部裂紋實現分離，尤其適用于超薄晶圓（厚度<50μm）或易碎材料（如玻璃、陶瓷基板）。 二、晶圓劃片機的主要類型 根據技術路線和應用場景，劃片機可分為以下兩類： 1. 傳統機械劃片機 - 優勢：成本較低，技術成熟，適合大多數常規晶圓切割。 - 挑戰：切割過程中可能產生機械應力，導致晶粒邊緣微裂紋或崩邊（Chipping），影響良率。 2. 激光劃片機 - 優勢：無接觸切割，熱影響區小，尤其適合先進封裝（如Fan-Out、3D IC）中的超薄晶圓處理。 - 技術演進：隱形切割（Stealth Dicing）技術通過聚焦激光在晶圓內部形成改質層，結合擴膜工藝實現無碎屑分離，成為行業新趨勢。 三、關鍵技術與發展趨勢 1. 高精度運動控制 劃片機需集成精密導軌、空氣軸承及光柵尺反饋系統，確保切割路徑的重復定位精度（<0.5μm）。多軸聯動技術可應對復雜切割道設計。 2. 智能化與自動化 配備機器視覺系統，通過圖像識別自動定位切割道，補償晶圓對準誤差。結合AI算法優化切割參數，減少試錯成本。 3. 復合工藝創新 - DBG（Dicing Before Grinding）：先切割部分深度，再減薄晶圓，避免薄晶圓切割時的變形問題。 - SDBG（Stealth Dicing Before Grinding）：結合隱形切割與減薄工藝，進一步提升超薄芯片的良率。 四、應用領域 晶圓劃片機廣泛應用于： - 集成電路：CPU、存儲器、電源管理芯片等。 - 光電器件：LED、激光二極管、圖像傳感器。 - MEMS器件：加速度計、陀螺儀、麥克風等微型傳感器。 - 先進封裝：2.5D/3D封裝中的硅中介層（Interposer）切割。 五、行業挑戰與未來方向 隨著半導體工藝向5nm以下節點邁進，晶圓劃片面臨新挑戰： - 材料多樣性：碳化硅（SiC）、氮化鎵（GaN）等寬禁帶半導體對切割工藝提出更高要求。 - 微型化需求：芯片尺寸縮小導致切割道寬度從80μm縮減至30μm以下，要求更細的刀片或更窄的激光束。 - 集成化制造：劃片設備與清洗、檢測模塊的集成，以實現“切割-清洗-分選”一體化流程。 結語 作為半導體制造的“精密手術刀”，晶圓劃片機的技術演進持續推動著芯片性能與封裝密度的提升。未來，隨著激光技術、智能控制及新型材料的突破，劃片工藝將進一步向高精度、低損傷、高效率方向發展，為半導體產業的創新提供堅實支撐。 以上內容約800字，涵蓋了晶圓劃片機的原理、技術分類、關鍵創新及應用場景，供參考。

晶圓劃片機：半導體制造中的精密切割技術

在半導體制造過程中，晶圓劃片機（Wafer Dicing Machine）是后道工藝中不可或缺的關鍵設備。它的作用是將完成電路加工的整片晶圓切割成獨立的芯片單元（Die），以便后續封裝。隨著芯片集成度的提高和晶圓尺寸的擴大，劃片技術對精度、效率及良率的影響愈發顯著。本文將從技術原理、設備分類、市場趨勢及未來發展等方面解析這一核心設備。

一、技術原理與設備類型

晶圓劃片的核心任務是在保證芯片功能完好的前提下實現高效切割。目前主流技術分為兩類：

1. 刀片切割（Blade Dicing）

通過高速旋轉的金剛石刀片（轉速達3萬-6萬轉/分鐘）對晶圓進行機械切割。刀片表面鍍有金剛石顆粒，可精確切入晶圓的劃片道（Scribe Line）。優勢在于成本低、適應性強，尤其適合硬度較高的材料如硅、碳化硅（SiC）。但物理接觸可能導致邊緣微裂紋，需優化切割參數以控制崩邊（Chipping）。

2. 激光切割（Laser Dicing）

采用短脈沖激光（如紫外或綠光）實現非接觸式切割，通過熱燒蝕或改性層分離技術（如隱形切割Stealth Dicing）完成分片。激光技術尤其適用于超薄晶圓（<50μm）和易碎材料（如GaAs），且能處理更窄的劃片道，提升晶圓利用率。但設備成本較高，且需匹配材料的光吸收特性。 二、技術挑戰與創新方向 隨著半導體工藝進入5nm以下節點，劃片機面臨多重挑戰： - 精度要求提升：芯片尺寸縮小導致劃片道寬度從80μm降至20μm以下，需亞微米級定位精度。 - 材料多樣性：第三代半導體（SiC、GaN）的硬度與脆性差異大，傳統刀片壽命受限。 - 薄晶圓處理：3D封裝推動晶圓厚度減至30μm，機械應力控制難度增加。 為應對這些問題，行業技術迭代集中在： - 復合工藝：刀片切割與激光切割結合，如先用激光預處理再機械切割，減少崩邊。 - 智能化控制：集成AI實時監測切割深度與質量，自動調整參數。 - 隱形切割技術升級：通過激光在晶圓內部形成改性層，實現“零應力”裂片，良率可達99.9%。 三、市場格局與產業鏈 據Yole Développement數據，2023年全球劃片機市場規模約15億美元，預計2028年將突破22億美元，復合增長率8%。市場由日企主導： - DISCO株式會社：占據全球60%以上份額，其刀片切割設備在傳統市場優勢顯著。 - 東京精密（ACCRETECH）：專注高精度激光劃片機，在先進封裝領域市占率領先。 - 中國廠商追趕：中電科45所、沈陽和研科技等企業已實現國產化突破，但在超精密設備領域仍需技術積累。 劃片機的上游包括金剛石刀片、激光器等核心部件供應商，下游則對接封測廠商（如日月光、長電科技）及IDM企業（如英特爾、三星）。 四、未來趨勢展望 1. 先進封裝驅動需求：隨著Chiplet和3D堆疊技術普及，異質集成對劃片精度提出更高要求，推動激光+等離子切割等混合工藝發展。 2. 碳化硅爆發增長：新能源汽車帶動SiC晶圓需求，其硬度是硅的3倍，催生專用高耐耗刀片及激光工藝優化。 3. 自動化整合：劃片機與AOI（自動光學檢測）、清洗設備集成，形成智能劃片單元，提升產線效率。 結語 晶圓劃片機雖處于半導體制造的末端環節，卻是芯片良率與成本控制的關鍵。在摩爾定律趨緩的背景下，通過劃片技術創新提升晶圓利用率與芯片可靠性，將成為行業持續突破的重要方向。未來，國產設備廠商能否在材料科學、精密機械等領域實現自主突破，或將成為影響全球半導體產業鏈格局的變量之一。

晶元劃片機：半導體制造的精密“手術刀”

在半導體制造領域，晶元劃片機（Wafer Dicing Machine）被譽為芯片成型的“最后一公里”技術。它通過高精度切割將整片晶圓分割成獨立的芯片單元，直接影響芯片的良率和性能。隨著5G、人工智能、物聯網等技術的快速發展，晶元劃片機的技術迭代與市場格局備受關注。
