晶圓劃片機作為半導體封裝工藝中的核心設備，其配置選擇直接影響切割精度、生產效率和產品良率。隨著半導體材料向第三代（如SiC、GaN）演進和芯片尺寸的微縮化，設備配置需兼顧技術前沿與實用性。以下從七大核心模塊分析高性價比配置方案：

一、高精度主軸系統

1. 空氣靜壓電主軸是首選配置，轉速需達到60,000-80,000 RPM，徑向跳動精度＜0.5μm

2. 搭載矢量控制系統，實現±1%的轉速穩定性

3. 建議配置雙主軸系統，支持Φ50mm和Φ52mm刀轂自動切換

4. 熱管理系統采用油霧潤滑+水冷循環，確保連續工作溫升＜2℃

二、智能化視覺定位系統

1. 配置12MP高速線陣CCD，搭配同軸環形LED光源

2. 雙視場光學系統：10X物鏡（FOV 5mm）用于精確定位，2X物鏡（FOV 25mm）用于全局掃描

3. 集成深度學習算法，實現＜±0.3μm的自動對準精度

4. 支持二維碼/Marking點復合定位模式

三、超精密運動平臺

1. 采用直線電機+光柵尺閉環系統，定位精度0.1μm

2. 花崗巖基座+主動隔振系統，振動抑制＞90%

3. 旋轉軸配置扭矩電機，角度分辨率0.0001°

4. 雙工作臺設計（300mm/200mm）支持快速切換

四、先進切割刀片

1. 電鑄金剛石刀片：刃厚15-20μm，粒度2-4μm

2. 刀片壽命智能監測系統（AE傳感器+功率監控）

3. 自動刀高補償功能，補償精度±0.5μm

4. 刀片庫容量建議≥50片，支持自動換刀

五、熱管理解決方案

1. 純水冷卻系統：流量控制精度±0.1L/min

2. 切削區局部溫控模塊（20℃±0.5℃）

3. 真空吸附+氮氣簾雙重防污染設計

4. 切削水電阻率監控（＞18MΩ·cm）

六、智能化軟件平臺

1. 工藝參數數據庫：支持1000+種材料配方

2. 實時切割質量分析（崩邊檢測、切割深度監控）

3. 數字孿生系統：虛擬調試與工藝仿真

4. OPC-UA協議支持，無縫對接MES系統

七、可靠性保障配置

1. Class 100潔凈度維持系統

2. MTBF＞3000小時，年維護時間＜72小時

3. 模塊化設計，關鍵部件更換時間＜30分鐘

4. 振動/聲發射/電流多維度健康監測

建議配置方案投資約280-350萬美元，適用于6/8英寸晶圓量產，兼顧12英寸研發需求。該配置實現＜5μm切割道精度，崩邊＜10μm，UPH可達180片（300mm晶圓），較基礎配置提升40%能效，特別適合化合物半導體和先進封裝應用場景。設備選型時需重點驗證主軸熱穩定性與視覺系統重復定位精度，建議要求供應商提供30天工藝調試期和切割良率保證條款。

晶圓劃片機作為半導體制造后道工藝的核心設備，其配置選擇直接影響晶圓切割效率和芯片良率。以下從核心技術參數、功能模塊及行業趨勢三個維度，為您解析如何選擇高性價比的配置方案：

一、核心硬件配置優化

（1）主軸系統：

– 建議選用氣浮主軸，轉速范圍需覆蓋30,000-60,000 RPM

– 推薦NSK/NTN超精密軸承，振動值應<0.02μm - 配備矢量變頻驅動系統，轉速波動率≤0.05% （2）切割刀片： - 金剛石刀片厚度優選15-20μm，粒度選擇2-4μm - 刀徑規格需匹配150/200/300mm晶圓尺寸 - 采用DISCO DFD系列或K&S刀片自動校準系統 （3）對準系統： - 雙CCD視覺系統（基恩士CV-X系列） - 分辨率需達0.1μm，具備圖案識別功能 - 紅外對準模塊支持TSV芯片切割 二、關鍵功能模塊升級 （1）運動控制系統： - 直線電機驅動平臺，重復定位精度±0.3μm - 花崗巖基座確保熱穩定性（CTE<0.5μm/℃） - Renishaw光柵尺閉環控制 （2）冷卻系統： - 純水冷卻+氣霧冷卻雙模式 - 流量控制精度±0.5ml/min - 集成溫度補償模塊（±0.1℃） （3）除塵系統： - 四級過濾（HEPA+ULPA+化學過濾） - 壓差監控自動報警 - 潔凈度維持Class 1標準 三、智能化功能擴展 （1）工藝軟件： - 配備AI深度學習算法（如DISCO IDMS） - 支持切割參數自優化 - 具備崩邊預測功能 （2）自動化集成： - 晶圓預對準器（精度±0.005°） - 六軸機械手（Yaskawa/Motoman） - 晶圓映射系統（KLA Surfscan） （3）監測系統： - 在線測厚儀（精度±0.1μm） - 聲發射刀具磨損檢測 - 3D形貌實時監控 四、行業適配方案 （1）硅基晶圓： - 標準型配置（主軸40krpm） - 刀片壽命監測系統 - 經濟型純水冷卻 （2）化合物半導體： - 高速主軸（60krpm） - 激光輔助切割模塊 - 防靜電除塵系統 （3）先進封裝： - 雙切割頭配置 - 超薄晶圓夾具（<50μm） - 紅外對準+熱補償 當前主流設備投資回報周期約2-3年，建議優先考慮模塊化設計設備以支持未來升級。配置選擇需綜合評估產品線（8/12英寸）、材料特性（Si/SiC/GaN）、切割道寬度（20-50μm）等要素。知名品牌如DISCO、東京精密、ASM等可提供定制化解決方案。定期維護體系（AMS）和備件供應能力應納入采購評估范疇。 通過優化硬件配置與智能系統協同，可提升切割效率30%以上，降低崩邊率至<5μm，顯著提升芯片封裝良率。建議實施設備OEE監控，持續優化切割參數，實現全生命周期成本控制。

晶圓劃片機：半導體制造的關鍵設備

一、概述

晶圓劃片機（Wafer Dicing Machine）是半導體封裝工藝中的核心設備，負責將完成電路制造的整片晶圓切割成獨立的芯片單元（Die）。隨著半導體器件向微型化、高集成化發展，劃片精度和效率直接影響芯片性能和良率，成為產業鏈不可或缺的環節。

二、工作原理與工藝流程

1. 定位對準：通過高精度光學系統識別晶圓切割道（Scribe Line），確保切割路徑與電路圖案完全對齊。

2. 切割執行：采用機械刀片或激光束沿切割道分離晶圓，典型切割速度可達300-500mm/s。

3. 清洗干燥：去除切割產生的硅屑和雜質，防止微粒污染芯片表面。

三、核心技術分類

1. 刀片切割技術

– 原理：使用厚度15-30μm的金剛石刀片高速旋轉（30,000-60,000rpm）進行物理切割

– 優勢：成本低（設備價格約$20萬-$50萬）、適合硬脆材料

– 局限：切割道寬度＞30μm，熱影響區易導致芯片邊緣微裂紋

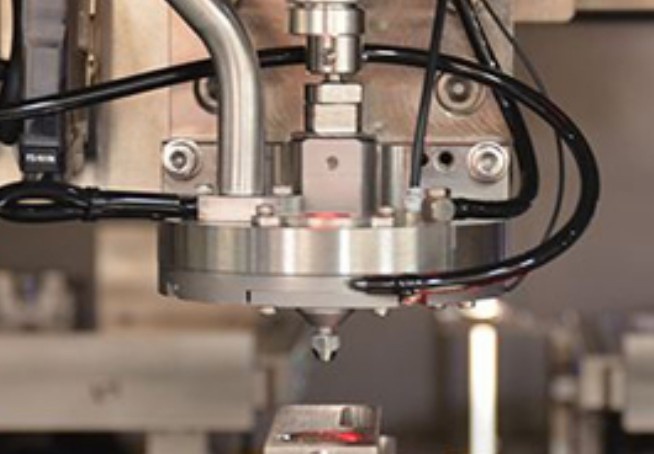

2. 激光隱形切割（Stealth Dicing）

– 創新點：采用1064nm紅外激光在晶圓內部形成改質層，通過膨脹應力實現分離

– 技術參數：脈沖寬度＜10ps，峰值功率密度達1012W/cm2

– 優勢：零切割道損耗、無機械應力，良率提升15%以上

四、關鍵性能指標

– 切割精度：±2μm（高端機型可達±0.5μm）

– 加工厚度：支持50μm超薄晶圓切割

– 稼動率：＞95%（配備自動換刀系統和故障自診斷）

– 潔凈度：Class 1級無塵環境控制

五、應用領域擴展

1. 第三代半導體：GaN、SiC等寬禁帶材料加工

2. CIS傳感器：背照式圖像傳感器薄晶圓處理

3. 柔性電子：OLED顯示基板的異形切割

4. 先進封裝：Fan-Out封裝中的RDL層切割

六、技術發展趨勢

1. 復合加工技術：激光+等離子體切割結合，突破2μm以下超窄切割道

2. AI智能控制：機器學習算法實時優化切割參數，加工效率提升40%

3. 在線檢測集成：整合3D輪廓儀和AOI系統，實現切割質量實時反饋

4. 綠色制造：水導激光技術將耗水量降低90%

七、市場格局

日本DISCO（市占率超60%）、東京精密主導高端市場，中國中電科45所、沈陽和研科技已實現12英寸機型量產，2023年全球市場規模達42億美元，復合增長率8.7%。

晶圓劃片機正朝著超精密、智能化和工藝融合方向演進，成為推動摩爾定律延續的重要力量。隨著3D封裝、Chiplet技術的發展，下一代劃片機將實現納米級加工精度與多工藝協同，為半導體產業持續提供關鍵技術支撐。
