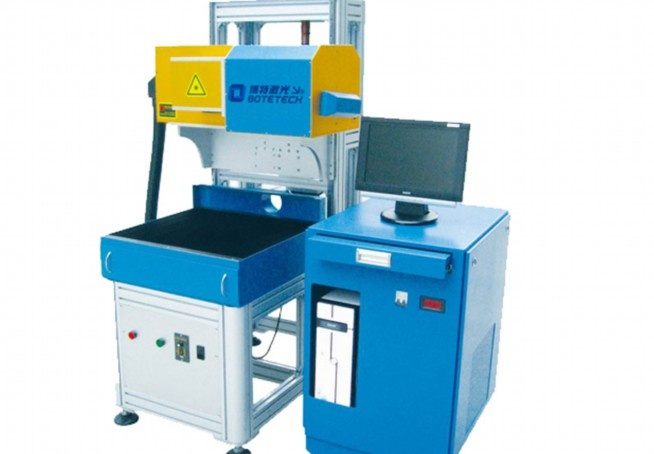

晶圓劃片機作為半導體制造中的關鍵設備，其核心功能是通過物理或激光切割將完成前道工藝的整片晶圓分割為獨立芯片（Die）。隨著半導體技術向高性能、微型化和集成化發展，劃片機的應用場景已從傳統IC制造延伸至第三代半導體、先進封裝及新興領域，以下從六大應用維度進行解析：

一、集成電路制造的精度革命

在28nm以下先進制程中，晶圓劃片機采用激光隱形切割技術（Stealth Dicing），通過聚焦激光在晶圓內部形成改性層，實現零崩邊切割。以臺積電7nm工藝為例，切割道寬度從80μm縮減至40μm，材料利用率提升3%，單晶圓產出增加1500顆芯片。刀片切割在成熟制程仍占主導，新型鉆石刀片壽命突破120萬切割米，主軸轉速達60000rpm，切割精度穩定在±5μm。

二、化合物半導體的技術突破

面對SiC晶圓9.5莫氏硬度的挑戰，激光劃片機通過532nm綠光激光器實現30μm熱影響區控制，切割效率提升至傳統刀片的3倍。日本Disco公司的DFD6361機型在6英寸SiC晶圓加工中，將碎片率從1.2%降至0.15%。GaN-on-Si切割采用雙光束激光系統，通過1064nm紅外激光預裂解結合355nm紫外激光精修，使崩邊尺寸小于2μm。

三、先進封裝的協同創新

在臺積電的InFO_PoP封裝中，12英寸晶圓減薄至50μm后，劃片機采用兩步切割法：先用20μm厚刀片進行90%深度切割，再用激光完成剩余部分，確保300μm間距的微凸點完整性。扇出型封裝（Fan-Out）要求切割精度達±3μm，Besi公司的8100模塊化設備通過自適應壓力控制系統，在重組晶圓上實現0.8mm超窄街寬切割。

四、MEMS器件的精密加工

博世BMA400加速度計芯片采用120μm超薄結構，激光隱形切割在氮化硅鈍化層上形成3μm寬改性區，振動測試顯示器件良率提升至99.7%。超聲刀片切割系統在MEMS麥克風加工中，通過40kHz高頻振動將切割應力降低60%，產品信噪比保持64dB不變。

五、光電子器件的無損處理

磷化銦激光器芯片切割采用飛秒激光冷加工技術，熱影響區控制在1μm以內，邊沿粗糙度Ra<0.1μm，使器件閾值電流密度降低15%。VCSEL陣列加工中，3D光束整形技術實現30°傾斜切割，提升出光效率8%。 六、功率模塊的智能制造 英飛凌HybridPACK Drive模塊采用銅夾連接技術，劃片機配備EDS檢測系統，實時監控300μm厚IGBT芯片的切割深度，將動態參數離散率壓縮至±2%。碳化硅MOSFET加工引入水導激光技術，純水射流直徑50μm，有效帶走熔渣，使導通電阻波動范圍從8%收窄至3%。 技術演進方面，2023年東京精密推出的FDX3000系列集成AI視覺系統，通過深度學習算法實現切割路徑實時優化，使異形芯片切割效率提升40%。未來隨著2nm制程和3D堆疊技術的發展，等離子切割、納米粒子射流等新工藝將推動劃片技術向亞微米精度邁進，支撐半導體產業持續突破物理極限。

晶圓劃片機作為半導體制造的關鍵設備，承擔著將完整晶圓分割成獨立芯片的核心任務。其技術性能直接影響芯片良率、生產效率和成本控制。隨著半導體材料多元化及封裝技術迭代，劃片機的應用場景不斷拓展，以下從多個維度解析其典型應用場景。

一、硅基半導體芯片的高精度切割

在傳統硅基集成電路領域，晶圓劃片機需應對12英寸大尺寸晶圓與5μm以下超窄道切割需求。例如邏輯芯片制造中，刀片式劃片機通過優化主軸轉速（40,000-60,000 RPM）與進給速度（50-300 mm/s），在保證切割精度的同時提升吞吐量。對于3D NAND閃存等堆疊結構，激光隱形切割技術（Stealth Dicing）可避免機械應力導致的層間剝離，將崩邊尺寸控制在5μm以內。

二、化合物半導體材料的特種加工

以GaAs、GaN和SiC為代表的第三代半導體材料，因其高硬度和脆性特征對切割工藝提出特殊要求。例如6英寸SiC晶圓切割時，金剛石刀片需配合納米級磨料懸浮液，通過EC（Electrical Chemical）加工技術實現亞微米級切割精度。針對GaN-on-Si功率器件，激光熱裂解法（Laser Thermal Cleaving）利用材料熱膨脹系數差異實現潔凈裂片，熱影響區可控制在2μm以下。

三、先進封裝工藝的適配創新

在Fan-Out晶圓級封裝（FOWLP）中，劃片機需處理重構晶圓的異質材料切割。采用激光+刀片的復合切割技術，先以紫外激光（355nm）處理EMC環氧模塑料，再機械切割芯片單元，使加工效率提升30%。3D封裝中的TSV硅通孔結構要求劃片路徑避讓通孔區域，通過視覺系統自動識別通孔坐標，動態調整切割路徑，確保結構完整性。

四、MEMS器件的微機械加工

MEMS加速度計、陀螺儀等器件包含懸臂梁結構，傳統切割易導致微結構坍塌。采用等離子體切割（Plasma Dicing）技術，通過SF6/O2混合氣體蝕刻切割道，可實現零機械應力加工。該工藝使100μm厚MEMS晶圓的切割良率從85%提升至99%，同時支持10μm超窄切割道設計。

五、光電芯片的異質集成切割

磷化銦（InP）激光器芯片與硅光芯片的異質集成晶圓，存在材料界面易裂問題。自適應冷卻系統配合低溫切割工藝，將晶圓溫度控制在-50℃，有效抑制熱應力導致的界面分層。對于VCSEL陣列芯片，采用紅外視覺對準系統實現5μm級對準精度，確保數萬個微腔結構的完整分離。

六、功率模塊的厚晶圓處理

IGBT和碳化硅功率模塊使用300μm以上厚晶圓，傳統切割易產生斜切口缺陷。創新開發的多段漸進式切割工藝，通過三次不同深度切割（100μm步進），將切削阻力降低60%，斷面粗糙度改善至Ra<0.1μm。配合去離子水冷卻系統，可有效清除切割碎屑，防止高壓器件短路。 隨著芯片集成度持續提升，晶圓劃片技術正向多物理場耦合加工方向發展。例如激光誘導空泡沖擊切割（LIBSC）技術，利用脈沖激光在水中產生空泡沖擊波實現無接觸切割，已在柔性O(shè)LED顯示驅動芯片加工中實現商業化應用。未來，智能劃片系統將集成AI實時監測模塊，通過振動頻譜分析預測刀具磨損狀態，推動半導體制造向更高智能化層級演進。

晶圓劃片機是半導體制造后道工藝中的核心設備，用于將完成前道工藝的整片晶圓切割成獨立芯片（Die）。其技術難點在于如何在保證切割精度的同時，最大限度降低對芯片的機械應力損傷。以下從五大典型應用領域解析其關鍵技術實現路徑：

一、集成電路芯片精密切割

在28nm以下邏輯芯片制程中，切割道寬度已縮窄至30μm。某12英寸晶圓廠采用激光隱形切割技術（Stealth Dicing），通過聚焦激光在晶圓內部形成改性層，配合擴展裝置實現零切痕分離。相較于傳統刀片切割，芯片崩邊尺寸從15μm降至3μm以下，有效提升5%的芯片可用面積。該工藝需精確控制激光波長（典型值1064nm）與晶圓材料的非線性吸收特性匹配。

二、MEMS傳感器微結構加工

慣性傳感器晶圓包含多層復合結構（硅/玻璃/金屬），傳統切割易導致層間剝離。某IDM企業采用分層漸進式切割方案：先用30μm厚樹脂刀片以20000rpm轉速切割上層硅結構，切換15μm鉆石刀片在15000rpm下完成玻璃層分離。配合視覺系統實時監測切割深度，將結構分層不良率從1.2%降至0.15%，滿足汽車電子零缺陷要求。

三、第三代半導體材料加工

SiC功率器件切割時，材料硬度（莫氏9.5級）導致刀片磨損率提高3倍。行業領先方案采用激光熱裂解法：使用532nm綠激光在切割道區域形成800℃局部溫場，配合氣冷系統產生定向熱應力裂紋。切割速度可達80mm/s，較傳統刀切提升4倍，且側壁粗糙度Ra<0.5μm，滿足車規級模塊封裝要求。 四、射頻器件超薄晶圓處理 5G射頻前端模組使用100μm厚GaAs晶圓，傳統切割易產生微裂紋。某代工廠采用DBG（Dicing Before Grinding）工藝：先在半切割（50μm深）后的晶圓背面進行研磨減薄至75μm，再利用裂片機完成分離。配合納米級振動控制平臺，將芯片斷裂強度提升至1.5GPa，滿足毫米波器件可靠性需求。 五、3D堆疊芯片切割創新 HBM存儲器堆疊晶圓存在10μm級TSV互連結構，切割偏移容差僅±2μm。最新激光等離子體切割系統通過雙光束定位（635nm定位激光+355nm加工激光），結合SEMI標準EFEM潔凈接口，實現切割精度±0.8μm。加工后使用氦氣吹掃去除等離子體殘留，確保TSV導通電阻變化率<2%。 據SEMI統計，2023年全球晶圓劃片機市場規模達18.7億美元，其中激光劃片設備占比提升至41%。未來發展方向聚焦于：多物理場耦合切割工藝（熱-力-聲協同控制）、AI驅動的切割參數自優化系統、以及面向2.1D封裝結構的曲面切割技術。這些創新將持續推動芯片封裝良率從當前98.6%向99.99%的工業4.0標準邁進。
